تاریخچه کابل شبکه:

ایده ارتباطات دیجیتال در سال 1844 توسط ساموئل مورس و اختراع تلگراف ارائه شد. شاید درنگاه اول با آنچه که ما امروز داریم بسیار متفاوت باشد اما اساسا یکی است. تفاوت مهم آن‌ها سرعت آن‌هاست. در اواسط قرن 19 در هرثانیه حداکثر دو یا سه خط و نقطه در تلگراف ارسال می‌شد اما اکنون سرعت به بیش از یک گیگابایت رسیده است.

پس از تلگراف، مخترع فرانسوی به نام امیل بودات، ماشین چاپ تلگراف Teletypewriter   را ارائه داد که در آن از کیبورد و کدپنج بیتی استفاده میشد و پیام‌های تلگرافی به صورت مجازی، ارسال و دریافت می‌شد. هنوز هم در ارتباطات سریال، از Baud Rate  برگرفته از نام Baudo ، استفاده می‌شود.

در سال 1966 کدهای 7بیتی که 128 کاراکتر را پوشش می‌داد توسط شرکت‌های آمریکایی ارائه شد و بعد آن  IBM  کد  ASCII را که 8بیتی است ارائه داد که آن هم 256 کاراکتر را پوشش میداد و به Extended ASCII  معروف شد.

در چهل سال اخیر است که سرعت ارتباطات بیشتر شده و نیاز به برقراری ارتباط سریع بین کامپیوترها بیشتر شده است. استانداردهای مختلفی در این زمینه ارائه شده اما آنچه مسلم است این است که افزایش سرعت به تجهیزات بهتر و سریعتر شبکه و کابل‌ها و سخت‌افزارهای ارتباطی بهتر نیاز دارد.

کابل شبکه چیست:

کابل شبکه به مجموعه سیم‌های از جنس مس یا شیشه گفته میشود که برای اتصال و انتقال داده و اطلاعات بین کامپیوترها و روترها و سوییچ‌ها و شبکه‌های استوج SAN (به طور کلی بین اجزا و مؤلفه‌های شبکه) استفاده میشود. پس کابل‌ها رسانه‌ای هستند که داده‌ها در آن جریان دارند و اطلاعات از دستگاهی در شبکه به دستگاه دیگری منتقل میشود. حالا که درباره کاربرد کابل‌های شبکه صحبت کردیم بپردازیم به اینکه کابل شبکه کامپیوتری چه انواعی دارد.

انواع کابل شبکه و کاربرد آنها

کابل‌های ارتباطی شبکه انواع مختلفی دارند و انتخاب نوع مناسب کابل شبکه کاملا بستگی به ساختار و توپولوژی و معماری سیستم دارد مثل بزرگی شبکه چقدر است، چه پروتکلی استفاده میشود و چه توپولوژی دارد.

شناخت انواع کابل شبکه و دانستن درباره چگونگی ارتباط آن‌ها با دیگر ویژگی‌های شبکه، به شما کمک میکند تا شبکه موفقی راه‌اندازی کنید. توجه داشته باشید که پیاده‌سازی دقیق و درست اولیه شبکه، شما را از ساعت‌ها عیب‌یابی سیستم معاف خواهد کرد. اگر درباره انواع کابل شبکه اطلاعات کمی دارید، این مطلب به شما کمک میکند تا دانش خوب و به روزی در این زمینه کسب کنید.

نوع کابل چه درشبکه‌های محلی و LAN و چه در شبکه‌های  WAN نقش مهمی ایفا میکند اما شما فقط در کابل‌کشی شبکه خودتان تصمیم گیرنده هستید و کابل‌کشی WAN برعهده اپراتورها است.

انواع کابل مورد نیاز شبکه یا به‌عبارتی کابل شبکه LAN ، عبارتند از کابل زوج به‌هم‌تابیده Twisted Pair، کابل

Unshielded Twisted یا UTP ، کابل کواکسیال Coaxiall ، کابل چندچفتی Multi Pair رسانه دیگری به‌نام بی‌سیم وایرلس هم داریم که به‌عنوان وای‌فای شناخته می‌شود.

4- انواع کابل شبکه ازنظر جنس

دو نوع اصلی کابل‌‌ها در شبکه‌های LAN است. این تقسیم‌بندی از نظر جنس کابل انجام می‌شود:

4-(الف): کابل شبکه مسی

سیم‌های مسی سیگنال‌ها را با استفاده از جریان الکتریکی و ولتاژ منتقل می‌کنند. کاربرد کابل مسی در سیم ‌کشی‌های کوتاه مثل داخل داکت و بین کامپیوترها و وال‌پلیت‌ها، ویا کابل‌هایPatch  پچ، ویا اتصالات اینترکانکنت است.

هرچه میزان مس به‌کاررفته در کابل بیشتر باشد، توانایی کابل در پهنای باند بیشتر خواهد بود.

-انواع کابل مسی عبارتند از:

1- کابل کواکسیال که شامل Thinnet و Thicket  است و در صنایع بیشتر استفاده میشود.

2-کابل زوج به‌هم تابیده Twistet Pair که شامل دو نوع است.

  4 -(ب): کابل شبکه فیبرنوری

کابل فیبرنوری از شیشه ساخته شده و سیگنال‌ها را با پالس‌ها و امواج نوری منتقل می‌کند. کابل فیبرنوری در اتصالات بین‌ساختمانی و یا ارتباطاتی که نیازمند سرعت بسیار بالا هستند کاربرد دارد. درجاهایی که پهنای باند بالا لازم داریم مثل مراکز داده و با ظرفیت بالا نیاز داریم مثل بیمارستان‌ها و فرودگاه‌ها و بانک‌ها، کابل فیبرنوری لازم است چون سرعت بسیار بالایی دارد و حجم بالایی داده را انتقال می‌دهد.

   انواع کابل فیبرنوری عبارتند از:

1.  Single Mode که در فواصل خیلی دور استفاده میشود.

2.  Multi Mode ظرفیت بالاتری دارد.

کابل زوج به‌هم تابیده Twisted Pair :

 .نویز پذیری در کابل های زوج به هم تابیده

هر جفت سیم با تعداد پیچش خاص در هر اینچ، به دور هم پیچیده می شوند تا هم روی جفت های دیگر تداخل سیگنالی یا Crosstalk ایجاد نکنند و هم از دیگر دستگاه های الکتریکی تاثیری نگیرند. هر چه میزان تابیده شدن جفت سیم ها بیشتر باشد، نرخ انتقال و البته قیمت کابل، بیشتر خواهد بود. میزان پیچش باعث به وجود آمدن انواع کابل شبکه زوج سیم به هم تابیده میشود که در ادامه این متن، تحت عنوان Cat “یا Category در انواع کابل شبکه“ به آن میپردازیم. در زمینه نویز پذیری این نکته را به یاد داشته باشید که هرچه میزان پیچش و تابیدن جفت سیم ها به دور هم بیشتر باشد، نویزپذیری کابل شبکه کمتر خواهد بود زیرا تداخل الکترومغناطیسی کمتر میشود. از طرفی هم افت سیگنال یا همان Attenuation در طول مسیر کاهش خواهد یافت. همچنین این مساله بر بهبود میزان پهنای باند هم تاثیرگذار است . تداخل الکترومغناطیسی معادل عبارت Interference  ElectroMagnetic  است که به صورت مخفف EMI گفته می شود.

·   انواع کابل زوج به هم تابیدهPair Twisted  :

 ·          شناخت انواع کابل های شبکه از مهمترین نکاتی است که برای راه اندازی شبکه باید درباره آن بدانیم. د ر بازار، نام انواع کابل شبکه را می بینید و ممکن است در ابتدا کمی گیج شوید. در این قسمت انواع کابل شبکه زوج به هم تابیده را مفصل شرح می دهیم تا نام انواع کابل شبکه برای تان واضح و روشن شود.

 1 . کابل UTP یا Unshielded Twisted :

 UTP    که زو ج به هم تابیده بدون شیلد است و در اترنت و Ethernet Fast کاربرد دارد. نام استاندارد این نوع کابل شبکه است U/UTP ارزان ترین کابل از بین تمام انواع کابل شبکه، کابل شبکه UTP/U است چون هیچ شیلد و محافظی   به دور سیم هایش ندارد بنابراین در شبکه هایی که اهمیت داده خیلی مطرح نیست استفاده می شود.

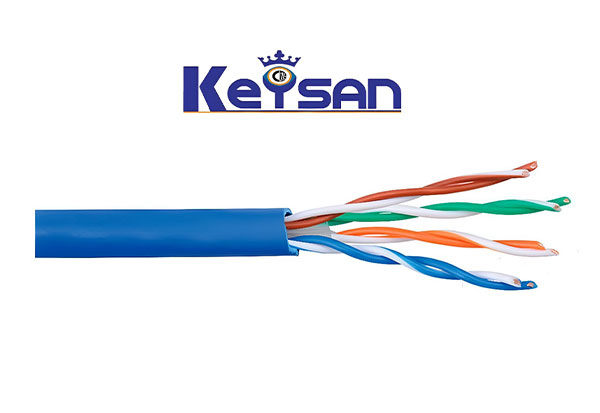

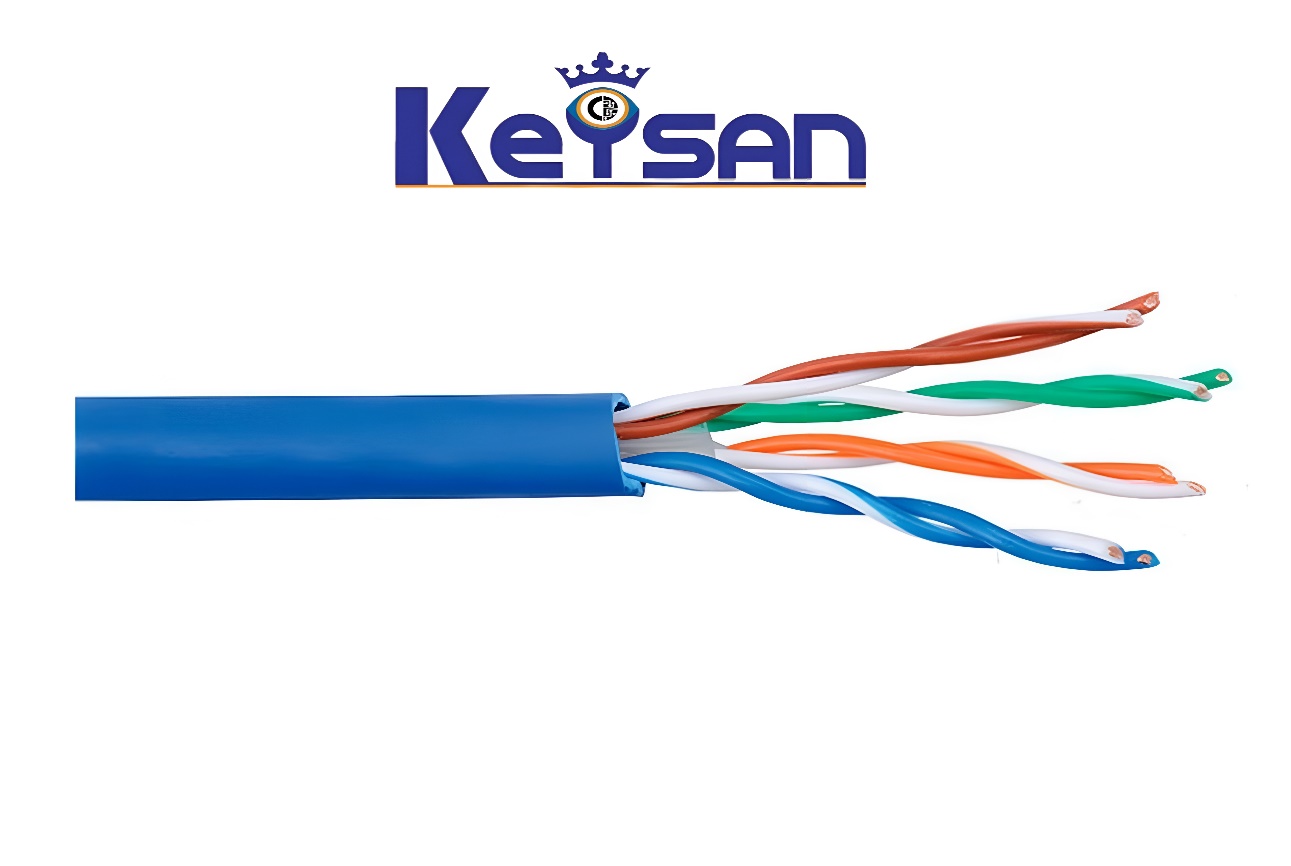

 کابل Twisted Unshielded یا UTP که زوج به هم تابیده بدون شیلد است.

2 .کابل  STPیا Shielded Twisted Pair :

    کابل Twisted Shielded Pair یا STP که زوج به هم تابیده شیلد دار است و در شبکه های توکن رینگ و    Ethernet Gigabit    کاربرد دارد.

کابل شبکه STP بیشتر در محیط هایی که نویز بیشتری وجود دارد استفاده میشود برای مثال در کابل کشی فواصل طوالنی و یا وقتی کابل شبکه قرار است نزدیک میدان های مغناطیسی مثل کابل برق قرار گیرد .

در کابل های STP شیلدها به روش های مختلفی به دور سیم ها اعمال میشود F. در نام کابل های STP بیانگر وجود فویل است و S بیانگر وجود شیلد یا محافظ بافته شده.

فویل برای جلوگیری از نویز و شیلد برای تخلیه اثرات القایی و الکتریسیته ساکن به سیستم ارت، در ساختار کابل شبکه STP قرار می گیرد.

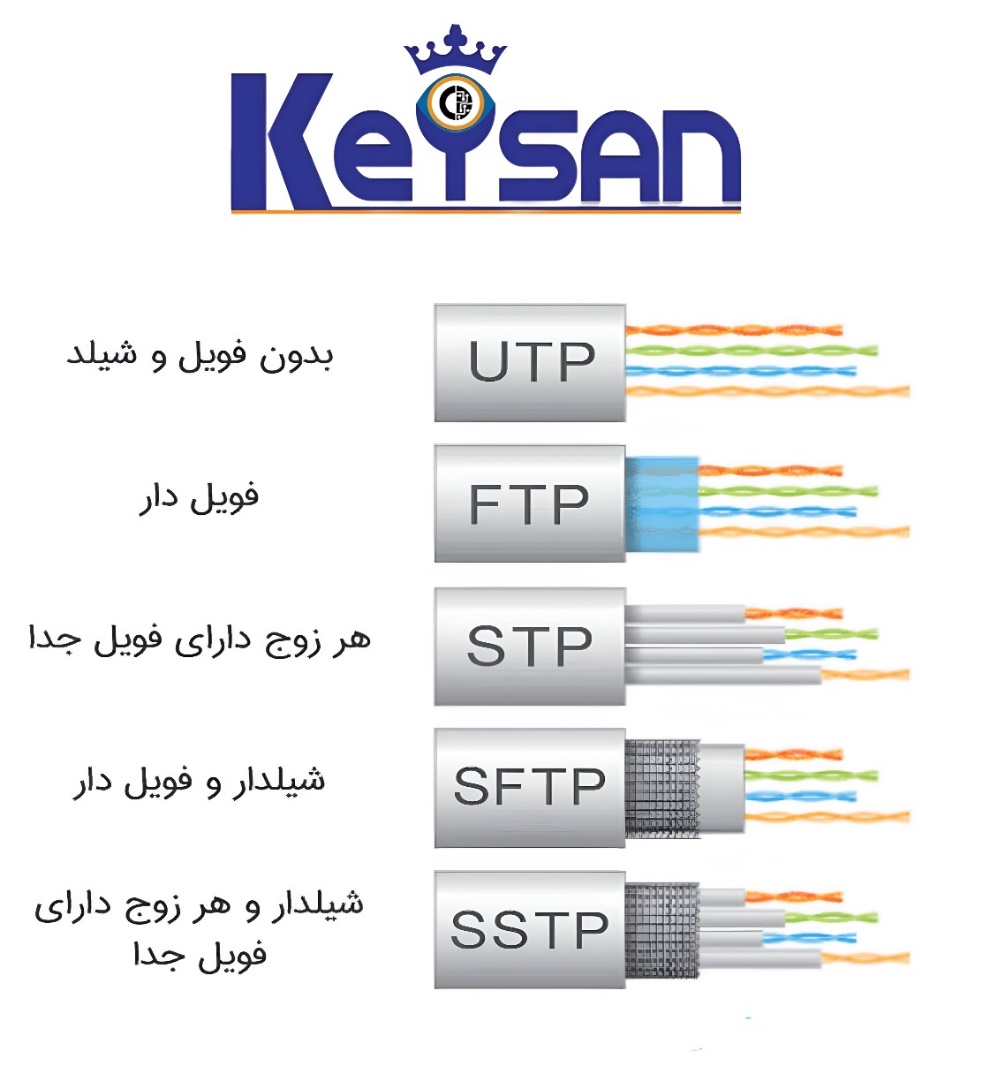

))   انواع کابل   UTP یا Unshielded Twisted کابل و STP یا Shielded Twisted Pair ))

  در ادامه انواع مختلف کابل شبکه شیلددار STP را از نظر ساختار بیشتر بررسی می کنیم تا به راحتی تفاوت بین       انواع مختلف کابل شبکه STP را یاد بگیرید.

انواع کابل شبکه شیلد دار یاSTP  :

7نوع کابل شبکه شیلد دار یا STP داریم که در شبکه بندی کامپیوترها می توانیم از آنها استفاده کنیم. این ۷ نوع به شرح زیر است :

 1. در کابل شبکه U/FTP یک فویل دور هر جفت سیم وجود دارد.

.2      در کابل شبکه UTP/F یک فویل دور چهار جفت سیم یعنی کل سیم ها وجود دارد .

 . 3     در کابل شبکه UTP/S یک شیلد دور چهار جفت سیم یعنی کل سیم ها وجود دارد

        .4در کابل شب که UTP/SF یک شیلد و یک فویل، دور چهار جفت سیم یعنی کل سیم ها وجود دارد. به آن STP    هم گفته میشود.

     .5 در کابل شبکه FTP/S یک فویل دور هر جفت سیم و یک شیلد دور چهار جفت سیم یعنی کل سیم ها وجود      دارد.

      .6 در کابل شبکه FTP/F یک فویل دور هر جفت سیم و یک فویل دور کل سیم ها وجود دارد.

. 7      در کابل شبکه FTP/SF هم محافظ بافته شده و هم فویل دور سیم ها وجود دارد و هر جفت سیم هم فویل دارد. برای استفاده در شبکه هایی  که امنیت و اهمیت باال دارند استفاده میشود و البته گران ترین نوع کابل شبکه است. حال که با انواع کابل شبکه زوج به هم تابیده آشنا شدید به مقایسه انواع کابل شبکه می پردازیم که با نام Category یا Cat مطرح می شود. با ما همراه باشید تا رده بندی یا Category های مختلف را درکابل های UTP بررسی کنیم.

Catیا Category در انواع کابل شبکه :

کابل های UTP انواع مختلف و در نتیجه کاربردهای مختلفی دارند. کار با این کابل ها آسان است و نصب و توسعه و عیب یابی آنها هم به راحتی انجام می شود. بیایید نگاهی بیندازیم به انواع کابل شبکه .Cat در این جدول، انواع کابل شبکه، کاربرد و سرعت انواع کابل شبکه را میبینید. همان طور که مشاهده می کنید، ) پرسرعت ترین کابل شبکه کابل Cat6 و Cat7 است.
