اصطلاحات دوربین های مدار بسته - تهیه کننده و ویراستار : سرکار خانم مهندس نیکی احدی



CCTV

(Close Circuit Television): مخفف تلویزیون مدار بسته است.

CCD

مخفف عبارت Charge Coupled Drivce نوعی سنسور می باشد. چیپ ست CCD نورهای دریافتی را به علائم الکتریکی تبدیل می کند. در واقع یک مبدل نور الکتریکی است.

CMOS

مخفف عبارت Complementary Metal Oxide Semiconductor نوعی سنسور می -باشد. سنسورهای COMS تمامی دوربین های دیجیتال عکاسی جدید و دوربین های گوشی موبایل دارای سنسور های تصویری CMOS تک تک پیکسل ها پردازش می شوند.

CRT

مخفف عبارت Cathode Ray Tube می باشد و عبارت از یک لامپ الکترونیکی است که در آن الکترون های ساطع شده به وسیله یک کاتد گرم روی سطح کوچکی از پرده فلورانس کانونی می شود. که می توانند روی پرده تصویر را به وجود آورند. CRT ها نمایشگرهای مسطح می‌باشند. بدون اشغال کمترین فضا و با هزینه هایی به مراتب کمتر از دیگر نمایشگرهای تصاویری با کیفیت مطلوب به وجود می آورند.

Contrast

میزان اختلاف بین تاریک ترین و روشن ترین سطوح یک واحد تصویر (موزائیک یا پیکسل) می گویند.

Auto Iris

مکانیسمی است که دریچه دیافراگم را با کنترلی که از دوربین می گیرد با نور موجود توسط موتور بصورت خودکار تنظیم می نماید. به عبارت ساده تر تنظیم خودکار دریچه دیافراگم

Auto Track

قابلیت تعقیب جسم متحرک به طور خودکار

DVR

مخفف عبارت Digital Video Recorder   سیستم ضبط دیجیتالی تصویر قادر است چندین دوربین مختلف را بر روی مانیتور نمایش داده و در صورت نیاز بر روی حافظه خود ضبط گرداند. DVR ها از نظر فناوری تولید و کارکرد به دو دسته PC Base (DVR Card) و STANDAL ONE تقسیم می شوند.

NVR

مخفف عبارت  Network Video Recorder سیستم ضبط کننده ویدئویی شبکه است و با نام دستگاه ضبط کننده تحت شبکه نیز شناخته می‌شود.



DVR PC BASE

کارت های DVR هستند که جهت ضبط تصاویر دیجیتال (با فشرده سازی سخت افزاری) به روی کامپیوترنصب می گردند. و از توان پردازنده رایانه و دیگر قطعات آن جهت عملکرد خود استفاده می کنند.

DVR STANDAL ONE

این دستگاه ها سیستم های مستقلی هستند که نیازی به رایانه ندارند و در داخل این سیستم ها تمامی سخت افزار مورد نیاز گشته و فقط کافی است تا دوربین ها و مانیتور مربوطه به آن متصل گردند.

Ip

مخفف Internet Protocol  معمول ترین استاندارد انتقال اطلاعات در دنیاست.

Ip Camera

دروبین دارای پورت شبکه و اصطلاحا به دوربین های تحت شبکه اطلاق می شود.

Analog

دستگاه یا سیگنالی که قدرت و مقدار ولتاژ یا صدا در آن، به جای این که به صورت ناپیوسته تغییر کند (مثلاً از صفر به یک یا بالعکس)، به طور پیوسته تغییر می کند. سوئیچ فوری با نور ضعیف نمونه ای از یک دستگاه آنالوگ است زیرا تنظیمات آن را نمی توان به صورت مطلق انجام داد.



AHD

تکنولوژی AHD مخفف عبارت Analogue High Definition است. و به مفهوم دوربین مداربسته آنالوگ با کیفیت HD می باشد. این تکنولوژی نسخه پیشرفته دوربین های مداربسته آنالوگ (CVBs) با کیفیت TVL می باشد، که در این نسخه کیفیت تصویر بر پایه مگاپیکسل است.

HD.CVI

تکنولوژی HDCVI مخفف عبارت High Definition Composite Video Interface در دوربین های مداربسته یک تکنولوژی تصویری است که در جهت ارتقا کیفیت تصویر در دوربین های آنالوگ ابداع شده است. این تکنولوژی در مقابل دیگر تکنولوژی های آنالوگ و دیجیتال IP، HDTVI،HDSDI  وAHD  قرار می گیرد.

HD.TVI

تکنولوژی  HD-TVI مخفف عبارت High Definition Transport Video Interface

یک تکنولوژی آنالوگ و با کیفیت بالا برای انتقال تصاویر دوربین های مداربسته است. این تکنولوژی در راستای افزایش رزولوشن تصویر در دوربین های آنالوگ در کنار تکنولوژی های IP، AHD، HDCVI و HDSDI   ابداع شده است.

HD.SDI

تکنولوژی HD.SDI  مخفف عبارت High-Definition Serial Digital Interface است.

در استودیوهای تلویزیونی و فرستادن تصاویر به کمک کابل کواکسیال بدون فشرده سازی به کار می‌روند. در واقع دوربین مدار بسته  HDSDI استانداردی برای انتقال تصاویر HD و فشرده نشده با فاصله کوتاه است.

HDMI

 مخفف عبارت Multimedia Interface   High-Definition یک رابط صوتی/تصویری متراکم برای انتقال داده‌های دیجیتال فشرده‌نشده‌است.

VGA

آرایه نمایش تصویر مخفف عبارت Video Graphics Array یک کنترلر نمایش‌گر ویدئویی و استاندارد نمایش تصویر رایانه به‌صورت آنالوگ است، که نخست در سال ۱۹۸۷ توسط آی‌بی‌ام به بازار آمد.

DAY & NIGHT

قابلیت دید در شب و روز این گونه لنزها قادر هستند با نور خیلی کم و حتی در تاریکی مطلق نیز با سوئیچ با وضعیت سیاه و سفید به کار خود ادامه دهند. کیفیت تصویر این قبیل دوربین ها در هنگام شب به شفافیت روز نمی باشد. منظور از عدم شفافیت، فوکوس نبودن تصویر است که ناشی از تغییر فاصله کانونی به دلیل استفاده از طول موج های مادون قرمز برای دید در شب می باشد.

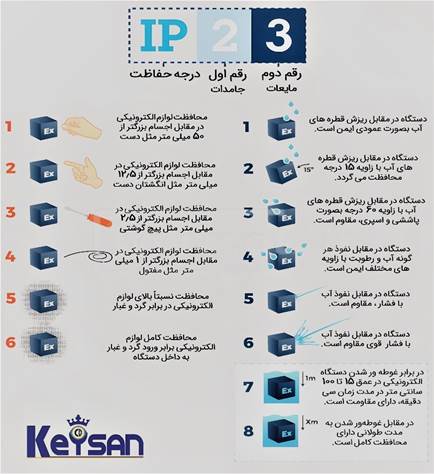

Ip 67

مخفف عبارت Ingress Protection : به معنی درجه حفاظت در محیط های بیرونی با استاندارد IP مشخص عدد اولی که بعد از IP قرار می‌گیرد درجه حفاظت وسایل الکتریکی را در برابر مواد جامد مثل گرد و غبار و ذرات را نشان می‌دهد. عدد دومی که بعد از IP قرار می‌گیرد درجه حفاظت وسایل الکتریکی در برابر مایعات مثل آب و نفت را نشان میدهد.









Digital Zoom

بزرگنمائی تصویر به روش نرم افزاری

RFID

مخفف عبارت Raidio Freunncy Identification    گیت کنترل انبار ها و فروشگاه ها

Fixed focal lens

لنز با فاصله کانونی ثابت

Fixed lens

به لنزهای ثابت اطلاق می گردد.

Focusing

فرآیند کنترل میزان هم گرایی و واگرایی پرتوهای الکترونیکی جهت بدست آوردن تصویر و صاف از سوژه

Frame

فیلم از عکسای ثابتی به نام فریم شکل می گیرد این عکسا به صورت پی در پی نمایش داده می شوند و  تصویر متحرک را نشان می دهند.

In Door

فضاهای مسقف و پوشیده



Out door

فضاهای غیر مسقف و روباز

PAL

استاندارد ایران می باشد. در استاندارد PAL رزولوشن بالایی وجود دارد و خطوط افقی 576TVLine است. در حالیکه تعداد تصاویری که بدست می دهد 25 فریم در ثانیه و بصورت زنده است.

NTSC

مخفف عبارت National Television System Committee :  سیستم برخی از کشورها

مثل ژاپن و آمریکا می باشد که در استاندارد NTSC از رزولوشن 480 خط عمودی تصویر را نمایش دهد که 30 فریم تصویر بر ثانیه است.

Optical Zoom

بزرگنمائی با استفاده از عدسی و لنز

Motorize Zoom

لنزهای چند برابر کننده موتوردار

Manual Zoom

به تنظیم دستی لنز اطلاع می گردد- لنز های چند برابر دستی



Vari-Zoom

لنزهای زوم متغیر

VARI-FOCAL

لنزهایی با فاصله کانونی متغیر

IR

مخفف Infrared  به معنی زیرتر از قرمز است و منظور آن پرتوهای نوری طیف مادون قرمز می باشد.

IR Projector

LED های IR اگرچه باعث دید در شب می شوند اما از آنجا که به صورت یک پرده به روی CCD قرار می گیرند، خود باعث افت کیفیت تصویر در حالت سیاه و سفید می گردند.

Infrared LED

دیودهای نورانی هستند که از خود نور مادون قرمز ساطع می کنند.

LCD

مخفف عبارت  Liguid Crystal Display  می باشد:  عبارت است از یک نمایشگر مسطح که از تعدادی پیکسل های رنگی در جلوی یک منبع نور و با یک عنصر بازتابنده قرار گرفته اند تشکیل یافته اند. در این نوع نمایشگرها یک ماده رسانای شفاف روی یک سطح صاف شیشه ای قرار می گیرد و سپس یک لایه ارگانیک روی آن را می پوشاند. پس از آن باز لایه رسانا دیگری روی این دو لایه قرار می گیرد. اکنون برقرار کردن جریان الکتریکی میان این دو لایه رسانا، میدان الکتریکی به وجود می آید و لایه ارگانیک در اثر آن نورانی می شود.

MONITOR

به دستگاه نمایشگر تصاویر خروجی یک دستگاه پخش تصویر اطلاع می گردد.

LUX

واحد روشنایی در سیستم های بین المللی است و در برابر با یک لومن بر متر مربع است.

   یک لوکس مقدار شدت روشنایی یک شمع روشن در فاصله یک متری در تاریکی مطلق است.

Lens

مهمترین عامل دریافت تصویر، شفافیت، میدان، دید، بزرگنمائی و ... می باشند و از عدسی

ها تشکیل شده اند که در داخل یک بسته پلاستیکی استوانه ای جهت انتقال نور منعکس شده اشیاء مقابل به روی CCD به جای گرفته اند.

Pinhole lens

لنزهای مینیاتوری دوربین های کوچک و یا پین هول

Pan

توانایی حرکت دوربین در جهت افقی در دوربین متحرک

Tilt

زاویه محور دوربین متحرک نسبت به سطح افق و عبارت دیگر چرخش در جهت عمود

Pixel

کوچکترین واحد تصویری که به اندازه یک نقطه بر روی CCD که وظیفه تبدیل یک بخش از تصویر به سیگنال الکترونیکی را دارد، پیکسل و یا موزائیک نام دارد.

PIR

 PIRمخفف عبارت    Passiv Infra Red: به معنی چشم های الکترونیک- نورهای مادون قرمز

MPEG

یکی از فرمت های فشرده سازی تصویر است. از دیگر فرمت ها می توان MJPEG, H264

OSD

 OSD مخفف عبارت On Screen Display : منظور نمایش تنظیمات یک دستگاه بر روی صفحه نمایش است.

Pre alarm buffering

این قابلیت همواره چند ثانیه تصاویر را در حافظه داخلی خود ذخیره می کنند تا در صورت وقوع آلارم آن را برای سرورها ارسال نمایند و یا برای آدرس تعیین شده ارسال کنند.



Resolution

وضوح و کیفیت تصویر است و کیفیت بیشتر تصویر باعث افزایش جزئیات در تصویر می گردد.

حداکثر رزولوشن دوربین های مگاپیکسل برابر آنالوگ هستند و این امر به دلیل محدودیت تعداد خطوط در استانداردهای PAL و NTSC می باشد.

Realtime

طبیعی، زنده (تصویر 25 فریم در ثانیه)

Switch

سوئیچر ساده ترین نوع مانیتور کردن تصویر چند دوربین مختلف می باشد. بدین صورت که چند دوربین به آن متصل می گردد و می توان تصاویر این دوربین ها را با یک زمان قابل تنظیم بر روی تلویزیون به شما نشان دهد و اپراتور می تواند در صورت نیاز  تصویر مورد نظر را ثابت کرده و یا غیر فعال گرداند.

Quad

سیستم بعدی گواد می باشد که قادر است تصویر چهار دوربین مختلف را بطور همزمان بر روی تلویزیون نمایش دهد البته گوادهای هشت کاناله نیز وجود دارند که می توانند تصاویر هشت دستگاه دوربین را بر روی تلویزیون و به صورت دو صفحه چهارتایی که با فاصله زمانی قابل تنظیم بصورت پشت سر هم می آیند نمایش دهند.



TVLine

TVLine در اصطلاح همان خطوط عمودی می باشد که در صفحه مانیتور دیده می شود. هر چقدر تعداد خطوط بیشتر باشد وضوح تصویر بیشتر است.

Time laps

ویدئو تایم لیس سیستم آنالوگ ضبط تصاویر دوربین برای زمان های طولانی بر روی نوار

ویدئو استفاده می شود. در نوعی از این دستگاه می توان گزیده ای از تصاویر را تا مدت 960 ساعت نیز ضبط نموده و انتخاب تصاویر به صورت خودکار و توسط خود سیستم می باشد.

POE

مخفف عبارت Power Over Ethernet  این تکنولوژی جریان لازم برق را برای دستگاه های تحت شبکه از طریق همان کابل داده منتقل می نماید.

Twoway

نوعی ویژگی برای دوربین های تحت شبکه که علاه بر میکروفن امکان دریافت صورت به صورت همزمان را دارند. چنین سیستمی دارای یک خروجی صوت می باشند و برای کاربردهای ویدئو کنفرانس یا پیجینگ مناسب هستند.

WDR

مخفف عبارت  Wide Dynamic Range این قابلیت برای دستیابی به تصویر واضح، در نقاطی با اختلاف سطح نوری زیاد کاربرد دارد.

مشکلی که عمدتاً در استفاده از دوربین ها در محل های سرپوشیده پیش می‌آید به اصطلاح ضد نور شدن تصویر می باشد. در دنیای واقعی بازه نور طبیعی بین 000/ لوکس (تاریکی محض) تا Lux100/000 (هوای آفتابی) می باشد. در مقابل بازه نور محیط داخل بین 10 تا چند صد Lux بیشتر نیست.

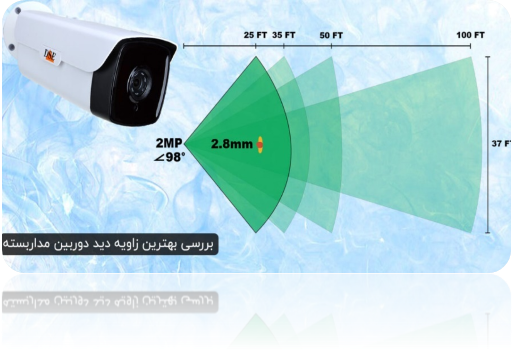

Viewing Angle

زاویه دید

میدان دید دوربین های مداربسته داخلی که دارای لنز ثابتی هستند معمولا بین 95 الی 85 درجه است. این زاویه در دوربین های محیط های خارجی که دارای لنز ثابت هستند معمولا بین 65 الی 85 درجه است.



FOV

FOV   مخفف عبارت  : Field Of View به معنای زاویه دید در دوربین مداربسته می باشد. زاویه دید محدود و وسیع، خود مفهوم مختلفی دارد. زاویه دید محدود، به این معناست که زوم بیشتری در یک تصویر صورت گرفته و جزئیات بیشتری از تصاویر در دسترس است.

VMD

 VMDمخفف عبارتVideo motion detection : به معنی تشخیص حرکت توسط تصاویر ویدئویی

UPS

مخفف عبارت   Un interaption Power Supply: به معنی سیستم برق اضطراری

Zoom

بزرگ نمودن بخش مشخصی از تصویر

Tele

به قابلیت دور نمائی یک لنز گفته می شود.

Wide

به قابلیت نزدیک نمایی هر لنز اطلاق می گردد. لنز واید دارای یک فاصله کانونی بین ۴۰

تا ۵۸ میلی‌متر در یک دوربین کامل است. لنزهای واید بر روی یک سنسور دوربین، با فاصله      به قابلیت نزدیک نمایی هر لنز اطلاق می گردد. لنز واید دارای یک فاصله کانونی بین ۴۰ روند. لنزهای فوق‌العاده واید از نزدیک به ۱۶ میلیمتر شروع می‌شوند.

BLC

BLC   مخفف عبارت Back Light Compensation : به معنای “جبرانساز نور پس زمینه” است. قابلیت BLC در دوربین مدار بسته یک مکانیزم دیجیتال و ساده برای بهبود تصویر در شرایط خاص نوری است.

HLC

HLC مخفف عبارت Highlight Compensation  : ( جبران نورهای اضافی ) می باشد. قابلیت HLC دوربین مداربسته، این امکان را فراهم می آورد که نورهای اضافی و هایلایت های نوری به در برخورد با لنز دوربین و ورود به سنسور، تا حد متعادلی کاهش پیدا کنند.

AGC

 AGC  مخفف عبارت  Auomatic Gain Control: به معنای قابلیت کنترل بهره است. این قابلیت یک تکنولوژی بسیار کاربردی در دوربین های مدار بسته می باشد که باعث تنظیم خودکار نور در تصاویر میشود.





AES

  AES مخفف عبارت  Auto Electronic Shutter : در دوربین های فیلمبرداری دوربین مدار بسته ، نوع شاتر معمولاً شاتر الکترونیکی اتوماتیک (AES) است.

DNR

DNR  مخفف عبارت Digital Noise Reduction: به معنی کاهنده نویز دیجیتالی است. عملکرد این فناوری از طریق پردازشگر می‌باشد. با استفاده از فیلترهایی، نویزهای تصویر را حذف می‌کنند و کیفیت و شفافیت تصاویر به حد مطلوب می‌رسد. تکنولوژی  DNR از تکنیک کاهش نویز فریم به فریم

DIS

 DIS مخفف عبارت Dgital Image Stabilization: به معنی تثبیت کننده دیجیتالی تصویر است. با توجه به مکان نصب دوربین مدار بسته کارایی چیپ تصویر  DIS در زمانی است که دوربین مدار بسته شما در نقاطی مانند خیابان، کنار جاده و یا به صورت کلی محیط هایی خارجی و روباز نصب می‌شود.

DPC

DPC  مخفف عبارت Defect Pixel Correction   : به معنی اصلاح پيكسل­هاي معيوب را انجام مي­دهد تا تصوير بي­عيبي را ايجاد نمايد، در اين حالت اصلاح پيكسل­هاي معيوب به طور خودكار بر روي حالت AUTO در هنگام فعال بودن قابليت Sense up انجام مي­شود.

                                                                    AWB
AWB  مخفف عبارت  Automatic White Balance  : می باشد بین سه رنگ اصلی (قرمز، سبز، آبی) تعادلی ایجاد می کند تا تصویر با دقت رنگ بالایی روی مانیتور نمایش داده شوند. AWB که معنای تنظیم اتوماتیک نور سفید می باشد باعث تفکیک منابع نوری، طبیعی جلوه دادن رنگ ها تا حد امکان و در نتیجه کیفیت بالای تصاویر می شود.

                                                     PTZ
 PTZ مخفف عبارت عبارت Pan-Tilt-Zoom  : به این معنی که دوربین های ptz  قابلیت چرخش در راستای افقی و عمودی و زوم کردن بر روی هدف را دارند.

دوربین مداربسته گردان و دوربین مداربسته دام، از لحاظ ظاهری شبیه به هم هستند، اما این دو نوع دوربین مدار بسته تفاوت های عمده ای با هم دارند.

DST

 DSTمخفف عبارت Daylight Saving Time : معنای این عبارت صرفه جویی در زمان در روز و روشنایی می باشد. معنای دیگر این عبارت نیز ساعت تابستانی است. با تنظیم این گزینه اختلاف ساعت کشور ایران با ساعت های جهانی به صورت خودکار تنظیم می شود.

DSP

 DSP مخفف عبارت Digital Signal Processing : که به معنی پردازش سیگنال به طور دیجیتال میباشد. کیفیت تصاویر در دوربین مداربسته با توجه به سیگنال تصویر مشخص میشود. کیفیت سیگنال در رابطه با کیفیت تصویررابطه مقابل دارند یعنی هر چقدر کیفیت سیگنال بالا باشد.

LPC

LPC  مخفف عبارت License Plate Capture : به معنای تکنولوژی ضبط پلاک خودرو که به کاربران امکان ثبت ، ضبط و مشاهده شماره پلاک وسایل نقلیه را می دهد اما قابلیت تشخیص کارکتر برای تجزیه تحلیل و شناسایی پلاک را ندارد.

ANPR

   ANPR  مخفف عبارت Automatic Number Plate Recognition به معنای شناسایی خودکار شماره پلاک است . دوربین مداربسته هایی با قابلیت ANPR  تصاویری از وسایل نقلیه‌ی در حال حرکت را ضبط می‌کنند و به کاربر این امکان را می‌دهند که پلاک‌های ثبت‌شده خودروها را کنترل کند.

Computer networK  شبکه کامپیوتری

شبکه های کامپیوتری به گروهی از کامپیوترهای متصل به هم گفته می شود. این کامپیوترها می توانند کامپیوترهای شخصی (PC,Laptop) و یا کامپیوترهای سرویس‌دهنده (Server)

که با استفاده از دستگاه هایی نظیر سوئیچ (Switch) و مسیریاب (Router) باشند. به یکدیگر متصل شده و تشکیل یک شبکه کامپیوتری را داده اند  امّا امروزه دستگاه های زیاد دیگری اعم از سیستم های دوربین مداربسته (CCTV) ، تلفن های مبتنی بر آی پی (VoIP) ، تبلت ها (Tablet) ، تلفن های هوشمند (Smartphone) و کنسول های بازی (Game (Console قابلیت اتصال به شبکه کامپیوتری را دارند. حتی فراتر از تمام این ها، اینترنت اشیاء (IoT-Internet of Things) قابلیت اتصال هرچیزی به شبکه های کامپیوتری را فراهم که با شبکه‌های کامپیوتری سر و کار نداشته باشد".  هدف از ایجاد شبکه های کامپیوتری ایجاد اتصا (Connection) و به اشتراک گذاری منابع (Resource Sharing) است. اتصال بین کامپیوتر و سرور در یک شبکه سازمانی و یا اتصال لپ تاپ به اینترنت از طریق تکنولوژی WiFi ، به اشتراک گذاری پرینتر (Printer Sharing)و فایل (File Sharing  )در شبکه کامپیوتری، دسترسی به نرم افزار اتوماسیون اداری بر روی وب  (Web) ارسال ایمیل (E-mail)، از جمله امکاناتی است که شبکه‌های کامپیوتری برای ما فراهم می‌کنند.  همچنین به لطف انواع تکنولوژی های VoIP و Video Conferance امکان ارتباط صوتی و تصویری بر روی بستر شبکه‌های کامپیوتری وجود دارد.

PAN

 PANمخفف عبارت : Personal Area Network  شبکه شخصی ، شبکه کوچکی است

که با محوریت یک شخص شکل می‌گیرد و معمولا محدوده‌‌ای به وسعت ۱۰ متر را پوشش می‌دهد.

LAN

 LAN مخفف عبارت : Local Area Network  شبکه محلی، این شبکه می‌تواند حداقل شامل دو رایانه باشد، یا می‌تواند صدها نفر از کاربران را در محیط دانشگاه بگنجاند. محلی است که ارتباط مستقیم با استفاده از سیم (کابل شبکه) بین کلیه قسمت های شبکه برقرار است.

CAN

 CAN مخفف عبارت :  Campus  Area Network  یک شبکه رایانه‌ای است که از اتصال چند شبکه محلی (LAN) که همه آنها محدود به یک ناحیه جغرافیایی هستند ساخته می‌شود، مانند محوطه یک دانشگاه، یک مجموعه صنعتی یا یک پایگاه نظامی. می‌توان آن را به عنوان یکی از انواع شبکه‌های کلان‌شهری (MAN) به حساب آورد که عموماً محدود به ناحیه‌ای کوچک‌تر از اندازه معمول یک شبکه کلان‌شهری است.

WAN
 WANمخفف عبارت : Wide  Area Network یک شبکه رایانه‌ای است که ناحیه جغرافیایی نسبتاً وسیعی را پوشش می‌دهد (برای نمونه از یک کشور به کشوری دیگر یا از یک قاره به قاره‌ای دیگر).

MAN

  MANمخفف عبارت : Metropliten  Area Network  شبکه شهری یا شبکه  کلان شهری یک شبکه کامپیوتری بزرگ است که معمولاً در سطح یک شهر گسترده می‌شود.در این شبکه‌ها معمولا از زیرساخت بیسیم یا اتصالات تجهیزات فیبر نوری جهت ارتباط محل‌های مختلف استفاده می‌شود.



کابل شبکه

بستر ارتباطی کابلی‌است که برای تبادل داده، اشتراک گذاری، متصل ساختن دستگاه‌های یک شبکه به یکدیگر و یا به سایر شبکه‌ها استفاده می‌شود. که فقط می‌تواند صفر و یک (جریان و ولتاژ الکتریکی) را منتقل کند.

اما به طوراستاندارد کابل‎‌های شبکه به دسته‌های Cat 1  و  Cat 8  تقسیم می‌شوند. کابل‌هاس Cat  با توجه به عملکرد مورد استفاده قرار می‌گیرند. این کابل‌ها با شماره‌ای که پس از Cat می‌آید، شناخته می‌شوند. این شماره‌گذاری، قدرت انتقال داده و سرعت این کابل‌ها را بر اساس فرکانس در اختیار شما قرار می‌دهد.

کابل‌های شبکه با توجه به دسته‌بندی که دارند، به طور مختصر  Catمی‌نامند که خلاصه شده کلمه category به معنای دسته‌بندی است.













( ALL IN ONE )    کامپیوتر ال این وان

یک کامپیوتر یکپارچه ی رومیزی می باشد که صفحه نمایش آن به کیس متصل است. کیس وظیفه ی پردازش سیستم را به عهده دارد و سایر قطعات داخل آن قرار دارند. آل این وان ها از نظر سخت افزاری شبیه لپ تاپ هستند اما صفحه نمایش  بزرگتری نسبت به لپ تاپ دارند .  مدل های پایه ی این دستگاه با مانیتور ۱۹ اینچ و بیشتر ارائه می شود . این کامپیوترها ضمن اشغال فضایی اندک ، به راحتی قابل حمل بوده و دارای تنوع بسیاری در برند و مدل می باشد. که از مکینتاش و آی مک  به عنوان محبوب ترین آل این وانها یاد می شود . امروزه  در ایران ،طرفداران کامپیوترهای یکپارچه یا کامپیوترهای بدون کیس ، افزایش چشم گیری داشته است .اما  تنوع قیمت این محصول ،انتخاب را برای کاربران دشوار می کند . کامپیوترهای آل این وان دارای این مزیت هستند که  اجزایی همانند اسپیکر و وب کم به بدنه ی آن ها الحاق شده و این ویژگی  از تراکم کابل و سیم روی میز می کاهد و در ضمن ماوس و کیبورد ارائه شده همراه بسته بندی آن از نوع بی سیم خواهد بود که مجموعه ای بسیار تمیز و مرتب در اختیار کاربر قرار خواهد داد . آل این وان ها برای محیط های اداری مانند : مراکز آموزشی ، ادارات ، بانک ها ، رستوران ها و … مناسب هستند . علاوه بر این ؛ آل این وان می تواند انتخاب مناسبی برای  گیمرها و کاربران حرفه ای که به فضای کابری بالایی نیاز دارند ، باشد . بنابراین در صورتی که نامنظم بودن و شلوغی میز کامپیوتر شما را آزار می دهد ، یا می خواهید فضای اندکی را به رایانه ی خود اختصاص دهید کامپیوترهای چند منظوره ی آل این وان می توانند بهترین گزینه برای شما باشند . اگر به دنبال رایانه ای با صفحه نمایش بزرگ باشید ، آل این وان انتخاب مناسبی برای شماست . زیرا بالاترین ابعادی که تا کنون در ساخت لپ تاپ ها مورد استفاده قرار گرفته است ۱۷ اینچ می باشد . اما اگر به دنبال یارانه ای هستید که به راحتی قابل حمل باشد ، لپ تاپ ها گزینه ی مناسب تری هستند . زیرا حمل آن ها راحت تر بوده و بدون نیاز به کابل برق می توانید حداقل تا سه ساعت از آن ها  استفاده کنید . هم اکنون شرکت های مختلفی چون ؛  ایسر، ایسوس، لنوو، ام اس ای و… ای مک اپل  در بازار رایانه های چند منظوره حضور دارند . هر کدام از این برندها با توجه به قابلیت های مجزایی که دارند ، قیمت های گوناگونی را در نظر گرفته اند . از میان این برندها ، ام اس ای و ایسوس تنوع بالاتری  نسبت به  مدل و قیمت کامپیوترهای چندمنظوره دارند.



منظور از دوربین مداربسته و سیستم های کنترل تصویری چیست؟

نوع ساده ی این سیستم یک دوربین و یک مانیتور می باشد به طوری که تصاویر متحرک جلوی دوربین بر روی صفحه مانیتور قابل نمایش باشد. در حالت پیشرفته تر می توان تعداد دوربین ها را افزایش داد و نیز انواع سیستم های کنترلی از قبیل سیستم کنترل زاویه دید، سیستم بزرگنمایی دوربین ها و سیستم های ضبط کننده و انتقال تصاویر، همچنین سیستم چندپارچه سازی تصویر را به این مجموعه افزود.

انواع دوربین ها به لحاظ کاربرد کدامند؟

1 -نور مرئی (رنگی و سیاه سفید)                    2- دید در شب مادون قرمز (حرارتی)

منظور از دوربین اسپید دام چیست؟

دوربین اسپید دام یک دوربین رنگی کامل (سریع در جابجایی) با سیستم کنترل زاویه چرخش و نیز سیستم زوم یا همان بزرگنمائی اپیتکی تصویر می باشد.

ولتاژ کار اغلب دوربین ها چقدر است؟

1-12 ولت مستقیم                     2-24 ولت متناوب                   3-220 ولت متناوب

پایه دوربین به چه منظوری مورد استفاده قرار می گیرد؟

به منظور استقرار و قرارگیری صحیح دوربین ها و قابل تنظیم بودن جهت دید

انواع پایه دوربین کدامند؟

1- ثابت

   2- ثابت مفصلی (جهت استفاده به عنوان پایه قابل تنظیم)

  3-گردان (گردان دو حالته و گردان چهار حالته) که در انواع داخل و خارج ساختمان استفاده می شوند.

منظور از پایه ثابت چیست؟

به منظور قرارگیری دوربین در حالت ثابت به کار می رود، حرکتی ندارد و دوربین نیز میدان و زاویه دید ثابتی را به نمایش می کشد.

منظور از پایه مفصلی چیست؟

می توان دوربین را روی آن نصب کرد دوربین با حرکت دو حالته (چپ و راست) یا چهار حالته (چپ و راست- بالا و پایین) در زاویه دید مناسب و مورد نظر به روش دستی تنظیم می شود.

منظور از پایه های گردان چیست؟

این نوع پایه به خاطر استقامتی که دارد می تواند وزن دوربین و متعلقات آن را تحمل کند و دوربین نصب شده روی آن هم می تواند حرکت دو جهته و هم می تواند حرکت چهار جهته داشته باشد.

منظور از اصطلاحات pan پن و Tilt تیلت در  دوربین مدار بسته چیست؟

دوربین گردان دو جهته بالا و پایین (در جهت عمود) را به نام تیلت و دوربین گردان دو جهته چپ و راست (در جهت افق) را به نام پن و دوربین گردان چهار جهته بالا، پائین، چپ و راست را با نام پنتلیت می شناسند.







منظور از اصطلاحات Indoor (این در) و Outdoor (آوت در) در دوربین مدار بسته چیست؟

به خاطر تعیین نوع پوشش دوربین ها یا تنظیم نور مناسب آنها در فضاهای مختلف دوربین ها یا تنظیم نور مناسب آنها در فضاهای مختلف دوربین ها را به دو نوع داخلی و خارجی تقسیم می کنند. یعنی در فضای خارجی حتماً باید از دوربین (آوت در) استفاده کرد.

در سیستم دوربین مدار بسته منظور از کاور چیست؟

کاور در واقع محفظه یا پوشش خارجی است که دوربین و لنز در داخل آن قرار می گیرد و نقش محافظ دوربین در مقابل ریزگردها و گرمای خورشید را دارد.

انواع کاور و دوربین های مناسب آنها کدامند؟

1-            کاور کوچک برای دوربین های فیبری و پین هل.

2-            کاور متوسط برای دوربین های فیبری، پین هل و نیمه صنعتی.

3-            کاور بزرگ برای دوربین های

الف:  ( صنعتی با لنز ثابت

ب: صنعتی با لنز زوم

ج: صنعتی با لنز ایریز)

4-            کاور سقفی برای دوربین های فیبری و پین هل که روی سقف نصب می شوند.

5-            کاور واتر پروف برای دوربین های زوم شونده که این کاورها می تواند با فن   و هیتر داخلی خود در دماهای مختلف محیط، دمای داخلی را ثابت نگه دارد.

ولتاژ کار مناسب انواع دوربین ها را چگونه می توان تأمین کرد؟

دوربین های 220 ولت را مستقیماً به برق شهر و دوربین 12 ولت مستقیم یا 24 ولت متناوب را توسط یک منبع تغذیه ی تثبیت شده که آمپراژ آن متناسب با نوع دوربین باشد تأمین می شود.

لنز انواع دوربین ها چگونه انتخاب می شود؟

برای دوربین های صنعتی و نیمه صنعتی متناسب با کاربرد و طرز نصب دوربین یک لنز ثابت در نظر می گیرند که روی آن کار گذاشته می شود ولی دوربین های فیبری و پین هل یک لنز اتوماتیک کوچک دارند که روی خود دوربین نصب شده، قابل دید می باشد و می توان آن را تنظیم کرد.

اندازه انواع لنزها معمولاً چقدر است؟

اندازه لنزها معمولاً از 8/2 میلی متر، 6/3 میلی متر 12، 4، 6، 8 و 16 میلی متر می تواند باشد که به نسبت مکانی که دوربین کار گذاشته می شود و میدان و زاویه ی دیدی که برای دوربین مورد نظر است بایستی این لنزها را به کار برد.



میدان دید لنز با افزایش عدد دورنمایی آنها چگونه تغییر می کند؟

با افزایش اندازه Tele لنزها بر حسب میلی متر میدان دید کمتر می شود ولی در عوض جزئیات به راحتی قابل دید می شود.

زاویه دید و وضوح جزئیات تصویر برای دو لنز 8/2 و 28 میلی متر چه تفاوتی دارند؟

لنز 8/2 میلی متر زاویه ی دید بیشتری نشان می دهد یعنی مساحت قسمت دیده شده توسط دوربین بیشتر است در عوض وضوح جزئیات تصویر کمتر است یعنی اشیاء در فاصله دورتر کوچکتر و با وضوح کمتری نشان داده می شود. لنز 28 میلی متر وضوح جزئیات بیشتری را نشان می دهد در عوض زاویه دید کمتر می شود یعنی اشیاء در فاصله دورتر با میدان دید کمتر ولی با وضوح جزئیات بیشتری نشان داده می شود.

لنز مورد نیاز یک دوربین چگونه انتخاب می شود؟

همیشه می توان گفت متناسب با موقعیت نصب دوربین و ناحیه ی مورد نظر یک لنز مناسب برای دوربین در نظر گرفت  و این نکته را در نظر گرفت که لنز با میلی متر کمتر، زاویه دید یا میدان دید یا فضای دید (واید) بیشتری را نشان می دهد ولی تصویر در نقاط دورتر ،کوچک تر ولی با وضوح جزئیات کمتری دیده می شود لنز با میلی متر بیشتر، زاویه دید یا میدان دید یا فضای دید کمتری را نشان می دهد تل ولی تصویر در نقاط دورتر با وضوح جزئیات بیشتری ملاحظه می شود.

کاربرد لنزهای اتواریز چیست و سایزهای استاندارد آن کدامند؟

اتواریز شدت نور را روی دوربین تنظیم می کند و مخصوص جاهایی است که تغییرات شدت نور زیاد است.

لنزهای اتواریز در چه مکان هایی مورد استفاده قرار می گیرد و اگر به جای آن از لنز معمولی استفاده کنیم تصاویر چگونه دیده می شود؟

در جاهایی که تغییرات شدت نور زیاد است یا دوربین کاملا به سمت نور قرار گرفته باید از لنز اتواریز استفاده کرد اگر از لنز معمولی استفاده کنیم تصویر کاملاً سفید و یا بر عکس کاملاً مات و تاریک دیده می شود.

منظور از لنزهای زوم کننده چیست؟

در یک مساحت مشخص به نسبت ظرفیت خود لنز می توان فاصله ی اجسام را به تصویر مانیتور

نزدیکتر یا دورتر کرد در بعضی از دوربین ها از طریق دستگاه کنترل کننده این لنز قابل کنترل است و در اندازه های متفاوتی مانند 20*10 یا 20*20 می توان به آنها دست یافت.

کابل های خروجی از یک دوربین تحت DVR کدامند؟

1-            کابل تصویر که خروجی تصویری دوربین را دارد.

2-            کابل کنترلی که سیم های مربوط به اسکنر مانند بالا- پایین و چپ- راست و نیز شامل تنظیم کننده ی لنز می شود.

3-            کابل ولتاژ که ولتاژ دوربین از طریق آن تأمین می شود.

هدف از کاربرد سیستم های تقسیم کننده ی تصویری چیست؟

وقتی در یک سیستم مدار بسته تعداد دوربین ها نسبت به تعداد مانیتورها چند برابر باشد به وسیله سیستم های تقسیم کننده ی تصویری می توان تصاویر مربوط به چند دوربین را بر روی یک مانیتور نمایش داد.

انواع سیستم های تقسیم کننده تصویری کدامند؟

1- سوئیچر ها               2- کوادها                     3- مالتی پلکسرها

منظور از سیستم سوئیچر چیست؟

سیستم سوئیچر تصویر دوربین ها را به ترتیب و یکی پس از دیگری هر کدام را برای مدت کوتاه روی صفحه ی مانیتور نشان می دهد به طوری که وقتی تصویر یک دوربین نشان داده می شود تصویر سایر دوربین ها از دید ما مخفی می ماند یعنی در هر لحظه فقط یک دوربین را می توان روی صفحه مانیتور نشان داد یعنی اول تصویر دوربین یک بعدا تصویر دوربین دو و غیره



سیستم سوئیچر معمولاً رد چند مدل مورد استفاده قرار می گیرند؟

به صورت 2، 6، 8 یا 16، 12، 4 کانالی

کابل های تصویری سوئیچر چگونه نصب می شود؟

به تعداد دوربین ها کابل تصویر به ورودی تصویری سوئیچر وصل می شود یک کابل تصویر هم خروجی سوئیچر را به ورودی مانیتور وصل می کند.

آیا تنظیم زمان نمایش هر دوربین در سیستم سوئیچر امکان پذیراست؟

توسط یک ولوم سرعت نمایش تصویر هر دوربین کم و زیاد می شود و این زمان برای کل دوربین ها یکسان است یعنی در سوئیچر این امکان وجود ندارد که مدت نمایش این تصویر یک دوربین طولانی تر از مدت نمایش دوربین دیگر باشد.

آیا در سوئیچر صدای دوربین ها را می توان مورد استفاده قرار داد؟

اکثر سوئیچرها علاوه بر کابل تصویر کابل صوتی متناظر نیز دارند که اگر کابل ورودی از دوربین صدا نیز داشته باشد بتوان صدا و تصویر را توام بر روی صفحه نمایش و بلندگو داشت.

سیستم کواد یک چگونه کار می کند؟

در سیستم کواد 1 یا 4 تصویره ابتدا مانند سیستم سوئیچر تصاویر دوربین های 1 الی 4 به ترتیب بر روی صفحه مانیتور ظاهر می شود و بعد از تصویر چهارم، چهار تصویر به صورت هزمان روی مانیتور نشان داده می شود.

کابل تصویر کواد 1 چگونه نصب می شود؟

معمولاً به تعداد 3 یا 4 کابل از دوربین ها وارد کواد 1 و یک کابل خروجی از کواد به مانیتور وصل می شود در صورت استفاده از سه دوربین تصویر چهارم تایم یا زمان را نشان می دهد.

آیا تنظیم زمان نمایش هر دوربین در سیستم کواد 1 امکان پذیر است؟

بله- می توان زمان نمایش دوربینی را که اهمیت بیشتری دارد را زیادتر کرد یعنی می توان مدت نمایش تصویر هر دوربین را جداگانه تنظیم کرد و از طریق منوی برنامه ریزی سیستم وارد آن شد.

سیستم کواد 2 چگونه کار می کند؟

ابتدا تصاویر دوربین های 1 الی 4 پشت سر هم می آید بعد تصاویر چهار تایی مربوط به آنها به صورت همزمان نشان داده خواهد شد سپس تصاویر دوربین های 5 الی 8 به ترتیب پشت سر هم نشان داده خواهد شد.

منظور از سیستم مالتی پلکسر چیست؟

وقتی تعداد دوربین ها بیشتر، مثلاً 16 تایی می شود پشت سر هم یا غیر همزمان به دلیل فاصله زمانی

زیاد چندان اثر بخشی ندارد و نمایش همزمان این تعداد تصویر ارجحیت بیشتری دارد. بدین ترتیب سیستم های مالتی پلکسر می توانند 8 یا 9 یا 12 تصویر را به صورت همزمان روی صفحه ی مانیتور نشان دهند و تعداد دوربین ها را به همان تعدادی که هست می توان برنامه ریزی نمود و نشان داد در صورت فرد بودن تعداد دوربین ها روی خانه آخری زمان و تاریخ را نشان می دهند.

مشخصات کلیدی دوربین های تحت DVR کدام است؟

رزولوشن با کیفیت تصویر D1، 4CIF، QCIF، CIF

فیلتر مادون قرمز

تعدد خطوط عمودی TVL

قابلیت روشنایی در نور روز و شب Lux

دمای کار

پورت ارتباطی برای تنظیمات RS485

مشخصات کلیدی دوربین های تحت شبکه کدام است؟

رزولوشن یا کیفیت تصویر (چندمگا پیکسل)

ایجاد سنسور تصویر 4/1، 2/1، 3/1 اینچ CCD

نوع فشرده سازی تصویر H264، MJPEG، MPEG

قابلیت روشنایی در نور روز و شب Lux

دمای کار

تعداد فریم در ثانیه

داشتن PoE

حافظه داخلی

قابلیت صدای دو طرفه

مشخصات کلیدی ضبط کننده های تصویر دیجیتال کدام است؟

رزولوشن یا کیفیت ضبط و پخش تصاویر، تصویر D1، 4CIF، QCIF، CIF یا مگا پیکسل

حجم فایل فریم تصویر

نوع فشرده سازی تصاویر

زمان ذخیره سازی تصاویر

توانایی چند عمل همزمان (ضبط، پخش، آرشیو، جستجو و انتقال)

تعداد ورودی کانال تصویر و صدای همزمان

تعداد فریم در ثانیه برای ضبط

سیستم عامل

حداقل پهنای باند برای انتقال تصاویر

مشخصات کلیدی لنز دوربین کدام است؟

ابعاد سنسور تصویر 4/1، 2/1، 23/1 اینچ CCD

Auto IRIS بودن یا نبودن

موتور دار بودن یا نبودن

فوکوس خودکار

شیشه ای مخصوص عدسی ها

روزنه تصاویر (قطر عدسی)

قابلیت عبور نور مادون قرمز

منظور از اسکنر و کنترلر در سیستم دوربین مدار بسته چیست؟

اسکنر یا گرداننده روی پایه نصب می شود و دوربین روی آن قرار می گیرد و اسکنر می تواند به کمک حرکت موتور یا موتورهای داخلی آن دوربین را در جهات چپ و راست یا بالا و پایین حرکت داد و حتی آن را در مسیر و زاویه مورد نظر قرار دهد. دستگاهی که اسکنر را کنترل می کند کنترلر نام دارد و به وسیله ی دکمه های روی آن می توان دوربین را حرکت داد و حتی آن را در نقطه مورد نظر زوم کرد.





منظور از حالت خودکار در سیستم کنترلر چیست؟

اسکنر معمولاً می تواند تا حداکثر 360 درجه حرکت دوران راست گرد و چپ گرد داشته باشد که اگر بخواهیم این حرکت بصورت پیوسته ادامه داشته باشد بایستی دکمه اتوماتیک در دستگاه کنترلر فعال شود اگر بخواهیم زاویه دوران را کمتر و روی زاویه خاصی تنظیم کنیم بایستی از زاویه کوچکی که روی دستگاه اسکنر به شکل پیچ و مهره بوده و در داخل یک شیار زاویه حرکت را مشخص می کند استفاده کرد در این دوربین بصورت پیوسته در زاویه تعیین شده حرکت خواهد کرد در صورت غیر فعال بون دکمه ی خودکار بایستی به صورت دستی از طریق دستگاه کنترل، کنترل نمود.

منظور از سیستم DVR (دی وی آر) چیست؟

(دی وی آر) در واقع سیستم ضبط کننده دیجیتالی تصویر است که از یک یا چند هارد دیسک با ظرفیت بسیار بالا برای ذخیره سازی تصاویر استفاده می کند و تصاویر را به صورت فشرده ضبط میکند علاوه بر این تمامی قابلیت های سوئیچر، کواد و مالتی پلکسر را بصورت یکجا دارد و از طریق منوی مربوطه می توان سیستم را برای شرایط مختلف برنامه ریزی کرد.

منظور از سیستم انتقال چیست؟

ممکن است بخواهیم تصاویر را به مکان دیگری انتقال دهیم و امکان سیم کشی به آن محل موجود نباشد. در این صورت می توان از کارت انتقال تصویر استفاده کرد که یک نوع آن قابل استفاده بر روی کامپیوتر یا یک منبع کامپیوتر بوده و از طریق خط تلفن یا شبکه تصاویر را ارسال و در مقصد با دادن رمز عبور لازم آن را دریافت می کند.

منظور از دوربین اسپید دام چیست؟

یک نوع دوربین مدار بسته سریع از لحاظ گردش و تحرک که قابلیت کنترل با کیبور خاص خود را  دارد، گردان است و لنز زوم دارد، می توان شدت نور را تنظیم کند. دور و نزدیک شدن تصاویر را در آن می توان کنترل نمود. روی سقف نصب می شود و تمامی برنامه ریزی ها و فرامین لازم از طریق کیبورد کوچک و خاص آن قابل اعمال است.

PTZ Camera

دوربین PTZ یا Pan Tilt Zoom دوربینی که دارای پایه گوشی و لنز متحرک مجزا است بنابراین سرعت عمل دوربین های Speed Dome را ندارند.

پیکسل چیست؟

نقاطی که در کنار هم قرار می گیرند تا یک صفحه نمایش تصویر کامل گردد در اصطلاح (پیکسل) نامیده می شود.

کابل ارتباطی تصویر دوربین در دوربین های تحت DVR چه مشخصاتی دارد؟

کواکسیال (زوج هم محور)

هرچه لایه شیلد (محافظ) پر پشت تر و متراکم تر باشد کمتر نویز و امواج می گیرد.

بسته به نوع و کیفیت تولید تا حدود 700 متر از منتقل می کند.

کابل تصویر دوربین تحت شبکه چه مشخصاتی دارد؟

کابل شبکه چهار زوج بهم تابیده

قابلیت انتقال صدای رفت و برگشت

قابلیت تغذیه برق دوربین از طریق همان کابل

قابلیت چرخش دوربین متحرک از طریق همان کابل

حدود 100 متر انتقال تصویر و یا برق دارد

سیستم دوربین مدار بسته روز و شب:

بطور اتوماتیک در تاریکی شب با نور بسیار اندک قادر به دریافت تصاویر می باشد.

سیستم حفاظت تصویری حرکت یاب:

این سیستم به محض دریافت هر گونه حرکت در میدان دید دوربین به طور خودکار فعال شده و نسبت به ضبط اتوماتیک تصاویر اقدام می کند یا می تواند سنسورهای آلارم را سیستم کنترل فعال نماید.





دوربین های دوربین مدار بسته دید در شب:

این دوربین ها مخصوص دیددر شب و نگهبانی بوده که به استفاده از نور مادون قرمز در تاریکی مطلق امکان دید کامل را به نگهبان می دهد.

دوربین های مدار بسته مادون قرمز حرارتی:

این دوربین ها امکان دید کامل به داخل بدن انسان- تانکرهای حمل مایعات- کلیه مکان ها و محل های مورد نیاز را به نگهبان می دهد.

انواع دوربین های مدار بسته را نام ببرید؟

1.             دوربین صنعتی رنگی دیجیتالی

2.             دوربین صنعتی سیاه و سفید

3.             دوربین دید در شب

4.             دوربین مجهز به زوم

5.             دوربین مجهز به چشمی مادون قرمز

6.             دوربین مجهز به سنسور دود

7.             دوربین سقفی

8.             دوربین ضد آب

9.             دوربین چشم ماهی مخصوص درب منازل



منظور از درجه وضوح یا رزولوشن در یک دوربین مدار بسته چیست؟

هرچه مقدار آن بیشتر باشد تصویر دارای پیکسل های بیشتر و کاملتر بوده و واضح تر می شود.

منظور از نسبت سیگنال به نویز چیست؟

در یک دوربین ویدئویی هر چه نسبت سیگنال اصلی به نویز بیشتر باشد دارای کیفیت بالاتری است.

تجهیزات اصلی سیستم دوربین مدار بسته:

1-             دوربین با لنز

2-             سنسور دودی و چشمی

3-             مانیتور

4-             کابل های تصویر و برق

تجهیزات جانبی دوربین مدار بسته را نام ببرید؟

1-             انواع لنز

2-             سنسور دودی و چشمی

3-             پایه گردان

4-             کنترلر

5-             انواع کاور

6-             انواع پایه

7-             فیش ها و سیستم های ارتباطی

چرا در دوربین مدار بسته از لنز استفاده می کنیم؟

به منظور ایجاد میدان دید مناسب برای یک دوربین می توان از انواع لنزهای مناسب آن دوربین استفاده کرد.

انواع سنسور و چشمی در دوربین مدار بسته چه کاربردی دارند؟

اگر بخواهیم سیستم دوربین مدار بسته در اثر فعال شدن این سنسورها و چشمی ها به کار نیفتد طوری که در حالت عادی خاموش باشد از این سنسورها استفاده می کنیم.

منظور از پایه متحرک در یک دوربین مدار بسته چیست؟

اگر در یک سیستم دوربین مدار بسته بخواهیم دوربین حرکت کرده و ناحیه ی مشخصی را روی مانیتور نشان دهد از پایه استفاده می کنیم یک پایه معمولاً دارای موتور گردان با قابلیت حرکت دو جهته (چپ- راست) و نیز چهار جهته (چپ- راست و بالا- پایین) می باشد.

منظور از کاربرد کنترلر در سیستم دوربین مدار بسته چیست؟

با این دستگاه می توان موتور گردان پایه گردان و زوم دوربین را کنترل نمود.



هدف از کاربرد کاور در سیستم دوربین مدار بسته چیست؟

محافظت دوربین در مقابل شرایط آب و هوایی ناخواسته

هدف از کاربرد لنز در سیستم دوربین مداربسته چیست؟

لنز امکان بزرگ نمایی و تنظیم میدان دید مناسب را می دهد.

هدف از کاربرد انواع کاور در سیستم دوربین مدار بسته چیست؟

کاور دوربین را در مقابل عوامل طبیعی مخلتف سرما و گرمای نامناسب- نورخورشید-ضربه- گرد و غبار و عوامل مکانیکی دیگر حفظ می کند. کاور در واقع جلد دوربین است.

چرا در سیستم دوربین مدار بسته از پایه استفاده می کنیم؟

برای اینکه دوربین از میدان دید مورد نظر برخوردار گردد بایستی در ارتفاع مناسب و با زاویه ی مناسبی نسبت به زمین قرار گیرد یا نصب شود برای این منظور آن را با استفاده از پایه و پیچ و رول پلاک روی دیوار نصب می کنیم.

مشخصات کلیدی UPS

زمان ذخیره سازی برق، ابعاد و نوع نصب، برخط بودن یا منفعل بودن، یک فاز یا سه فاز بودن، خروجی تثبیت شده، دمای کار



موارد استفاده از سیستم های دوربین مدار بسته کدامند؟

1-             نظارت بر امنیت مکان های مه و حساس از راه دور

2-             مشاهده و نظارت بر خط تولید کارخانجات و انبارها

3-             نصب در مکان هایی که برای سلامتی انسان مضر هستند از قبیل کوره ها و تأسیسات اتمی

4-             ضبط تصاویر اتفاقات مختلف جهت جلوگیری از تکرار اشتباهات و آموزش پرسنل

5-             کنترل ترافیک در سطح شهر- بزرگراه ها و جاده های خارج از شهر

6-             استفاده در مراکز هواشناسی

7-             دانشگاه ها- مراکز تحقیقاتی- مراکز علمی پژوهشی- مؤسسات آموزش عالی- کتابخانه ها و آزمایشگاه ها

8-             سمینارها- کنفرانس ها و مشاوره از راه دور

انواع دوربین های مداربسته به لحاظ کاربری محل نصب کدامند؟

صنعتی- نیمه صنعتی- مینی- ضد ضربه- ضد انفجار- ضد مواد خورنده

میزان بزرگنمایی نوری یک لنز چیست؟

نسبت عدد Tele به عدد Wide یک لنز بزرگنمائی نوری لنز نامیده می شود.

کاربرد اهرم های موجود روی بدنه لنزهایی با فاصله کانونی متغیر چیست؟

1.             اهرم Zoom برای دورنمایی و نمای نزدیک

2.             اهرم Focus برای شفاف کردن تصویر

پروتکل ارتباطی در دوربین های تحت DVR کدام است؟

RS485 که طول کابل در این ارتباط کمتر از 1200 متر می باشد.

تکنولوژی های دوربین های مدار بسته CCTV

BLC* (Back Light Compensation):

هنگامیکه دوربین میخواهد تصویر فردی که در کنار منبع نور یا پنجره قرار دارد را بگیرد دوربین پشت صحنه بسیار روشن با چهره تیره از فرد را نشان می دهد. این مشکل از آنجا بوجود می آید که دوربین میزان باز بودن حالت Iris را بر اساس معدل  نور تصویر محاسبه می کند زمانی که معدل فوق از مقدار معین شده فراتر رفته باشد دوربین با بالا بردن سرعت دریچه شاتر و کاستن از روزنه دریچه لنز میزان نور دریافتی را کاهش می دهد فلذا سطح کم نور تصاویر تیره می شوند.

با بکارگیری الگوریتم BLC یا جبران سازی نور پس زمینه تصویر به مناطق شش گانه تقسیم می گردند. که هر منطقه دارای یک ضریب زونی است بعنوان مثال اگر منطقه مرکزی دارای ضریب مثلاً 9 باشد حتی اگر در آن نور کمی باشد عدد آن در معدل گیری برای تنظیم دریچه لنز تعیین کننده می باشد علیهذا تصویر در بخش مرکزی آن شفاف می شود در حالیکه تصویر در بخش های پر نور ممکن است از چنین شفافیتی برخوردار نباشد.

یکی از مشکلاتی که همواره برای دوربین هایی که در داخل محل های سرپوشیده به سمت محل هایی با نور منبع خارجی (مانند پنجره ها و درب های ورودی) نصب می گردند. پدیده نور مخالف می باشد. با قابلیت BLC دوربین می تواند نور پس زمینه تصویر را جران نموده و با کم یا زیاد نمودن اتوماتیک نور پس زمینه، تصویر واضح تری را در اختیار کاربر قرار میدهد.

HLC(High Light Compensation):

هنگامی که در محدوده دید دوربین منابع نوری مزاحم و مستقیم وجود داشته باشد این امر باعث عدم وضوح تصویر می گردد. با تکنولوژی HCL می توانیم این امر مزاحم را پوشش داده و نور محیط را متناسب با تصویر تنظیم کنیم تا کیفیت تصویر در نقاط کم نور بهبود یابد.

WDR(Wide Dynamic Range)*:

Wide Dynamic Range: نوعی فناوری جدید است که در حقیقت برای حل مشکلات ناشی از بکارگیری BLC بوجود آمد. در این فناوری و فیلد مربوط به یک فریم در تصاویر یکی با سرعت شاتر بالاتر و با سرعت شاتر پایین دریافت می گردد زمانیکه این دو تصویر به اتفاق ترکیب شوند در فریم نهایی تمام بخش های تصویر شفافیت دیده می شود حتی اگر یک بخش تصویر پرنور و بخش دیگر کم نور باشد مشکلی است که عمدتاً در استفاده از دوربین ها در محل های سرپوشیده پیش می آید، به اصطلاح ضد نور شدن تصویر می باشد.

معمولاً از این نوع دوربین (WDR) در ورودی ها و در فضای باز که تحت تأثیر نور قرار دارد استفاده

می کنند که وجود این ویژگی در دریافت تصاویر در اوضاع نامساعد نوری بسیار قوت خواهد بخشید. 3 تصویر زیر تفاوت دوربین ها را نشان می دهد.

در صورتی که در یک محل تصویر تیره و روشن هم زمان وجود داشته باشد. قابلیت WDR کمک می کند تا نور را در نواحی تاریک افزایش و در فضاهای روشن کاهش دهد و وضوح هر یک از این فضاها را متناسب با یکدیگر و به صورت کاملاً مشخص از هم تشخیص دهد.

در برخی موارد اختلاف نور شدید دو سوژه باعث می گردد که هیچکدام واضح دیده نشوند. در این حالت از دوربین های WDR استفاده می گردد.

 وضوح تصویر Resolution:

در واقع معیار اینکه تصویر چقدر واضح است می باشد و به دو دسته رزولوشن افقی و عمودی تقسیم می شود. مفاهیمی چون کیفیت تصویر، وضوح تصویر، رزولوشن در تصاویری که در تکنیک آنالوگ و دیجیتال، مفاهیمی مشترک اند. اما در شیوه تعاریف گاه از یکدیگر متمایز می گردند. در تکنیک آنالوگ تصاویر از خطوط به هم پیوسته شکل می گیرند چرا که فن آوری دوربین های آنالوگ ادامه فناوری مربوط به تلویزیون است که در تکنیک دیجیتال با اندکی تغییر تصاویر از نقاطی تشکیل می شود که در کنار یکدیگر قرار گرفته اند.

Minimum ILLUMINATION:

حداقل میزان نوری است که برای تشکیل شدن تصویر مورد نیاز است. واحد اندازه گیری آن  LUXمی باشد.

LUX:

حداقل میزان روشنایی تصاویر در واقع حداقل چگالی نوری است که از شی مورد نظر باید تایید شود تا دوربین بتواند از آن تصاویر مناسبی ارایه دهد. واحد سنجش روشنایی بر حسب لوکس است و هر لوکس در واقع میزان روشنایی یک متر مربع از سطحی است که شدت نوری برابر 1 لومن بر آن تأیید شود. به صورت تجربی می توان گفت که روشنایی یک لوکس میزان نوری است که از یک شمع در فاصله یک متری دیده می شود. در دنیای واقعی بازه نوری طبیعی بین صفر لوکس (تاریکی محض) تا LUX 100000 (هوای آفتابی) می باشد. در مقابل بازه نور محیط داخل بین 10 تا چند صد LUX بیشتر نیست.

Pixel:

به کوچکترین واحد تصویری که به اندازه یک نقطه است گفته می شود که به قرار گرفتن مجموع بسیار زیادی از آنها در کنار یکدیگر، یک عکس، تصویر و یا صفحه تصویری شکل می گیرد.

Sense up:

قابلیت Sense Up در محیط های با نور کم بسیار کم مورد استفاده قرار می گیرد و با روشن کردن تصویر سبب ایجاد تصویر با کیفیت بسیار بالا می شود.

AWB (Automatic White Balance):

بالانس سفیدی تصویر همواره رنگ ها با توجه به درجه حرارت رنگ سفید موجود در محیط تشخیص داده می شوند. فن آوری AWB موجب می شود تا با تنظیم میزان کمی یا زیادی رنگ سفید در محیط، تصاویر را با وضوح و کیفیت رنگ بهتری نمایش و ذخیره کنیم.

DPC (Defect Pixel Correction):

DPC اصطلاح پیکسل های معیوب را انجام می دهد تا تصویر بی عیبی را ایجاد نماید. در این صورت اصلاح پیکسل های معیوب به طور خودکار در هنگام فعال بودن قابلیت Sense Up انجام می شود.

LSC (Lens Shading Compensation):

قابلیت LSC اصلاح سایه های مربوط به لنز در گوشه های تصویر را انجام می دهد و باعث روشنایی 4 گوشه تصویر و در نتیجه افزایش کیفیت تصویر می گردد.

DIS (Digital Image Stabilizer):

از قابلیت DIS در محیط های دارای اجسام متحرک مانند خیابان برای ایجاد تصویر شفاف و بدون لرزش استفاده می شود و در نتیجه لرزش تصویر که ناشی از حرکت است از بین می رود.

Day &Night:

به دوربین هایی که توانایی کار در نورهای بسیار کم را داشته باشند Day &Night می گویند. در بعضی از انواع این دوربین ها برای به دست آوردن تصاویر رنگی و بهتر در محیط ها کم نور، از تکنولوژی ICR استفاده می گردد. در حقیقت ICR نوع سخت افزاری تکنولوژی D&N بوده که به طور اتوماتیک با تعویض فیلتر CCD در نورهای کم باعث بهبود کیفیت تصویر میگردد.

زمانیکه نور محیط از یک لوکس کمتر می شود با تغییر فیلتر مادون قرمز امکان ورود نور بیشتر به CCD جهت تشکیل تصویر بهتر محیا می شود. در این حالت تصویر بصورت سیاه و سفید ولی با نور کمتری تشکیل می گردد. اگر این فیلتر بصورت مکانیکی تغییر کند به آن (True Day &Night) TDN و اگر بصورت الکترونیکی باشد Day &Night نامیده می شود.

DNR (Digital Noise Reduction):

این قابلیت برای از بین بردن نویز در تصویر جهت ایجاد یک تصویر شفاف در محیط های با نور کم می باشد.

Signal to Noise Ratio (نسبت سیگنال به نویز) (S/N):

همانطوری که از اسم این خصوصیت مشخص است میزان نسبت سیگنال های تصویر و نویز موجود در تصویر تولید شده را نشان می دهد. نویز بر روی تصویر ایجاد شده به صورت دانه های برفک مشخص خواهد شد و موجب پایین آمدن قابلیت تشخیص در تصور نمایش داده شده بر روی مانیتور خواهد شد. واحد نشان دهنده نسبت S/N دسیبل Db است. البته این خصوصیت ممکن است به صورت یک نسبت مشخص شود. جدول زیر میزان معادل دسیبل به نسبت سیگنال به نویز را نشان می دهد. برای مثال میزان دسیبل 40 نسبت 100 به یک را نشان می دهد به این معنا که نویز تولید شده صد برابر کمتر از سیگنال تصویر ایجاد شده است.

همراه با پیدایش نویز از دیگر مشکلات تصویر برداری در شب، می توان به تشکیل دنباله ای سایه ای شکل به دنبال اشیاء متحرک اشاره کرد. با استفاده از تکنولوژی برتر SSNR در دوربین ها این سایه ها حذف شده و کاربر می تواند در نور کم تصویری با کیفیت بالا همراه با شفافیت فوق العاده داشته باشد.

از دیگر مزایای تکنولوژی SSNR قابلیت صرفه جویی در ذخیره سازی تصاویر بر روی دیسک می باشد. بدین معنا که تصویر گرفته شده توسط دوربین متجهز به SSNR دارای ظرفیت کمتری نسبت به تصویر گرفته شده توسط دوربین معمولی می باشد. ضمناً می توان به کاهش 70 درصدی حجم تصویر با فرمت MPEG-4 به روی ذخیره ساز اشاره کرد که در نتیجه آن ظرفیت بیشتری از دستگاه DVR قابل استفاده خواهد بود.

AGC(Automatic Gain Control):

تصحیح اتوماتیک سیگنال: این فن آوری باعث می شود که سیگنال ورودی در صورتیکه به طور ناگهانی افزایش و یا کاهش یابد این مقدار تغییر ناگهانی را از بین برده و به سیگنال اولیه قابل از تغییر تنظیم کنند. البته باید توجه داشت که این امر باعث می شود در شرایط نوری پایین بر روی تصاویر به دست آمده نویز ایجاد گردد.

تصحیح اتوماتیک حساسیت (Automatic Sensivity Adjustment)AES:

این قابلیت با تغییر سرعت شاتر میزان روشنایی تصویر را تنظیم می نماید. در مناطقی که فرکانس برق HZ50 است، این قابلیت بکار نمی آید.

TV Line  (تی وی لاین یا تعداد خط افقی در هر صفحه) :

مبین تعداد خط موجود در هر صفحه از تصویر است. به این معنی که هر چه این عدد بزرگتر باشد تعداد این خط ها بیشتر و به تبع آن دوربین کیفیت بالاتری خواهد داشت. مثلاً TVL 420:420 خط در صفحه، راهنمای نقشه، دوربین دام، دوربین اوت‌در، Stand Alone DVR، محل دریافت، تصاویر،داکت،رک دیواری













تقدیم به تمامی همکاران عزیزو اساتید محترم سیستم‌های حفاظتی، نظارتی و امنیتی
